海康威视的 DS-B20 视频综合平台是一款高性能、模块化设计的安防视频处理设备，广泛应用于大型监控中心、指挥调度平台等场景。它采用 ATCA（高级电信计算架构）标准，具备强大的编解码能力和灵活的信号处理能力。

对于该型号单主控有2种网络接口，一种是可以理解为管理接口，位于CONSOLE接口旁，在非NAT模式下属于独立接口，另一种是业务接口，是B20业务板卡的网络出口。

B20接入可以使用2种方式接入：

方式	接线方式	优点	缺点
NAT模式	管理接口与业务6口互联，1-5业务接口任意1接口至现网	适用于现网内网络IP地址不足的情况，在此情况下业务接口只需要使用2个NAT地址与现网通信，加上管理接口仅3个IP即可上线。	某些版本无法在此模式下链路聚合，无法直接查询业务子系统的工作状态
非NAT模式	管理接口接入现网，业务接口1-6任意1路接入现网（在没有进行聚合的情况下仅能接入1路否则会形成环路）	可直接进行链路聚合，管理接口与业务接口独立，可通过工具直接查看子系统状态	根据业务板卡子系统的数量，IP地址的数量也需增加

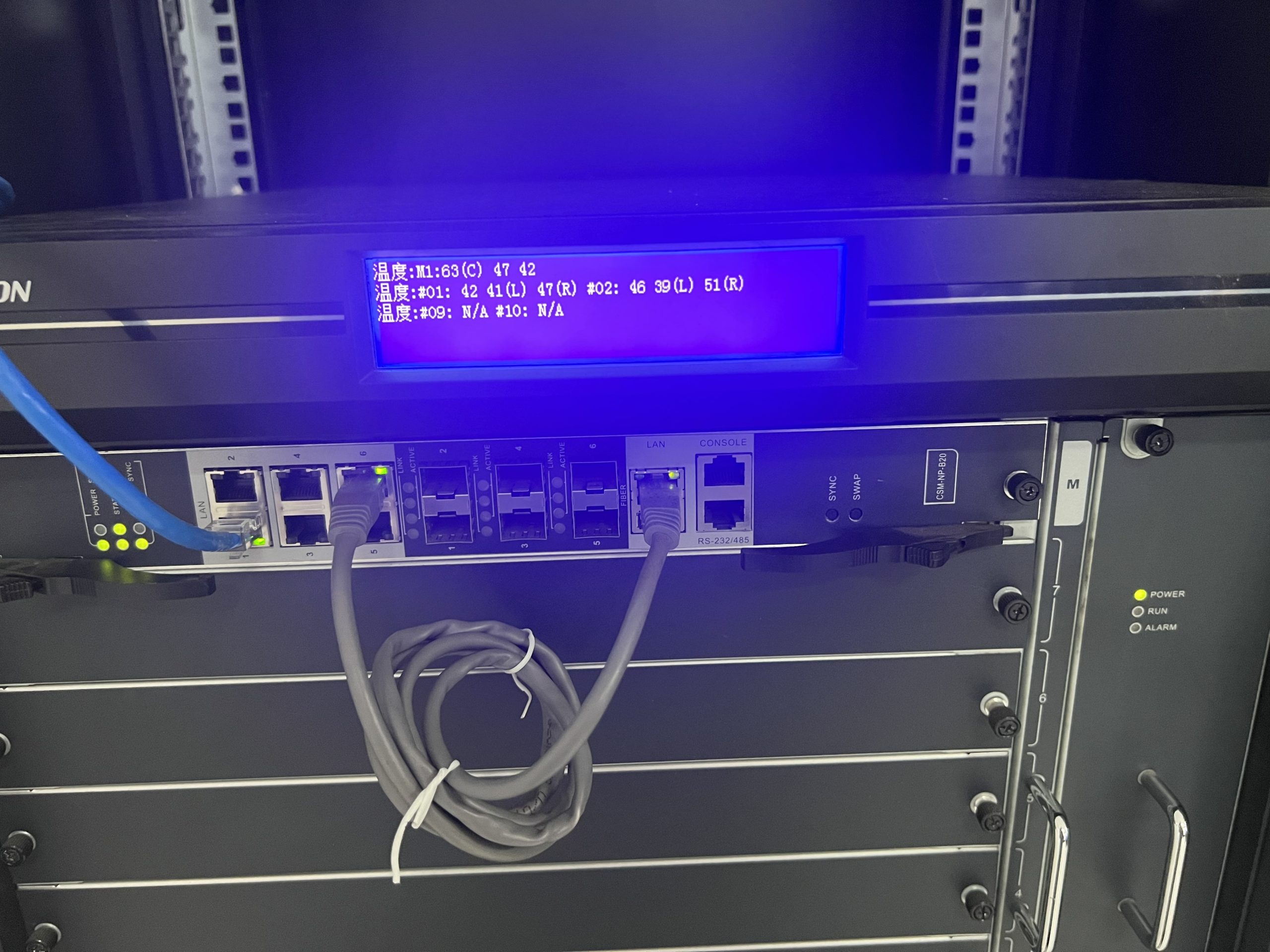

图为典型的NAT方式：

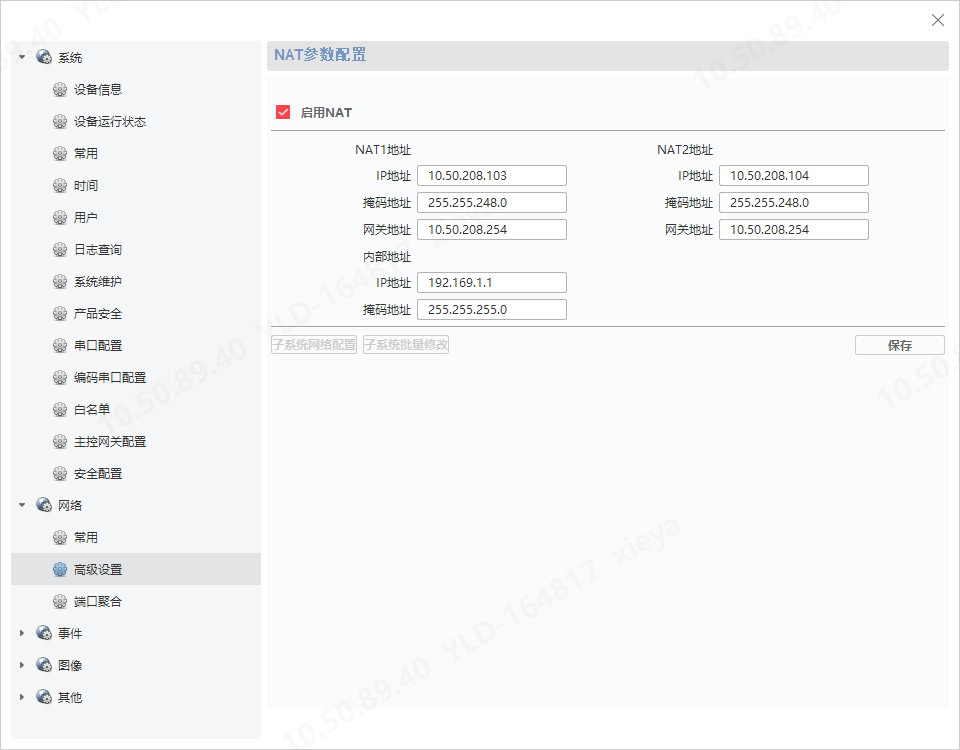

要进行业务口的链路聚合，首先对B20的接入方式进行变更，可以使用批量配置工具或者海康交付助手添加B20的管理接口进行配置：

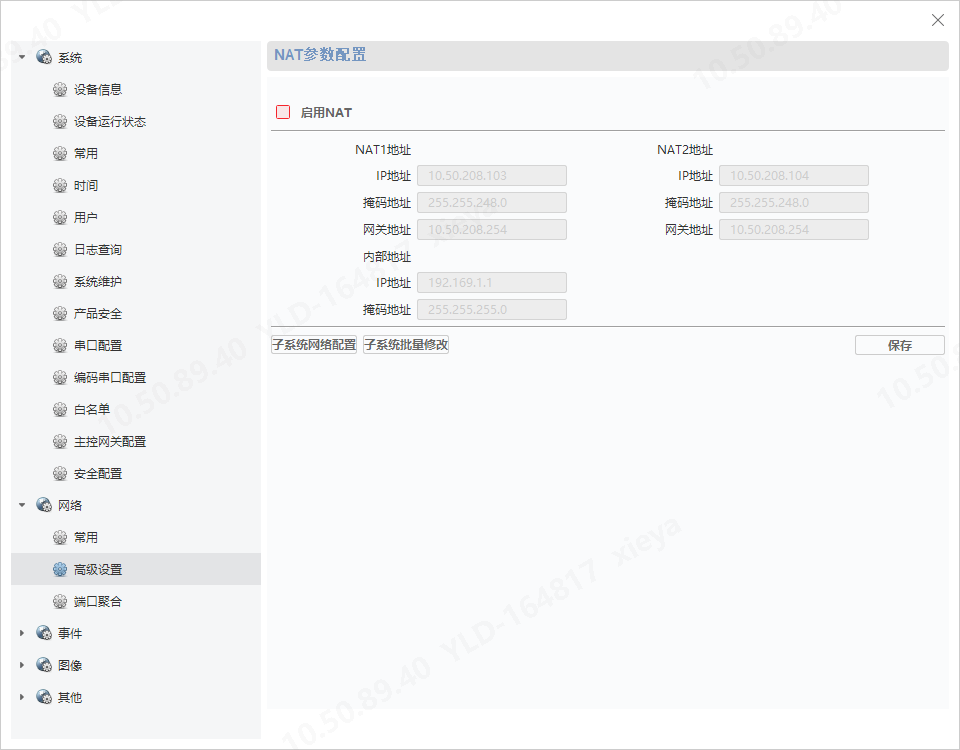

通过取消勾选“启用NAT”转为非NAT模式。

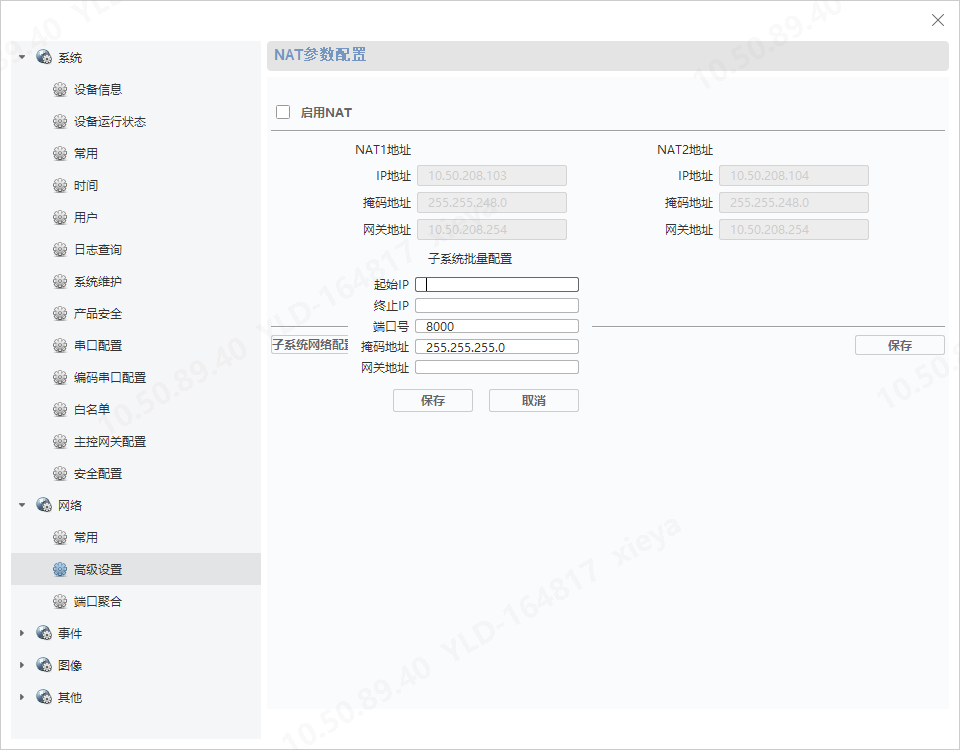

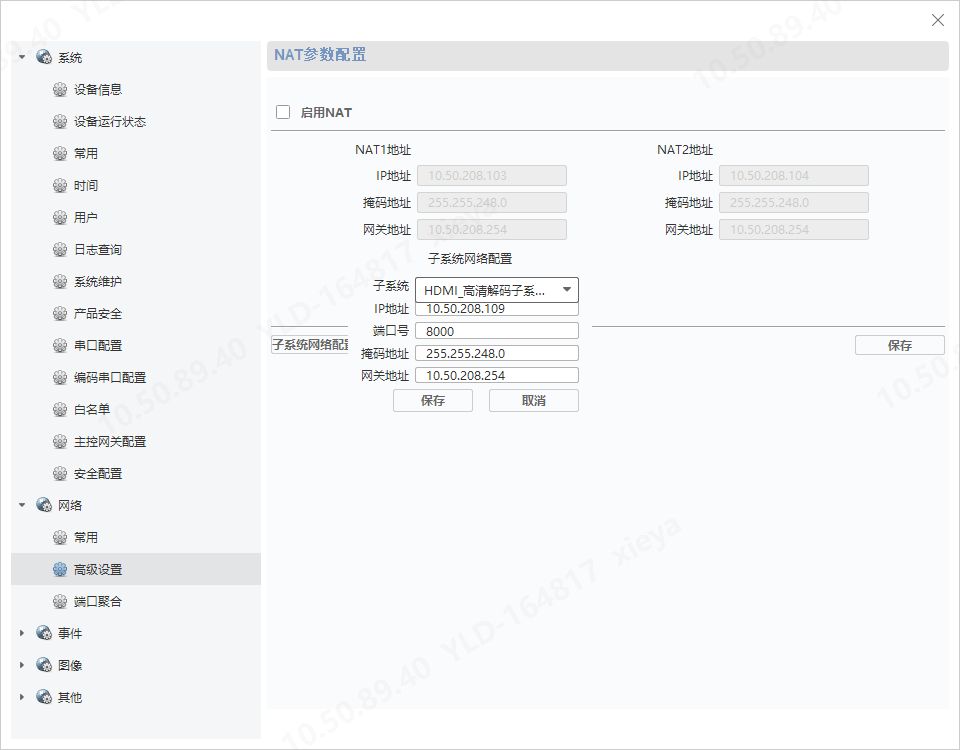

然后为业务接口地址配置可用IP池，注意根据业务板卡的数量，最好每个板卡预留6个可用IP。

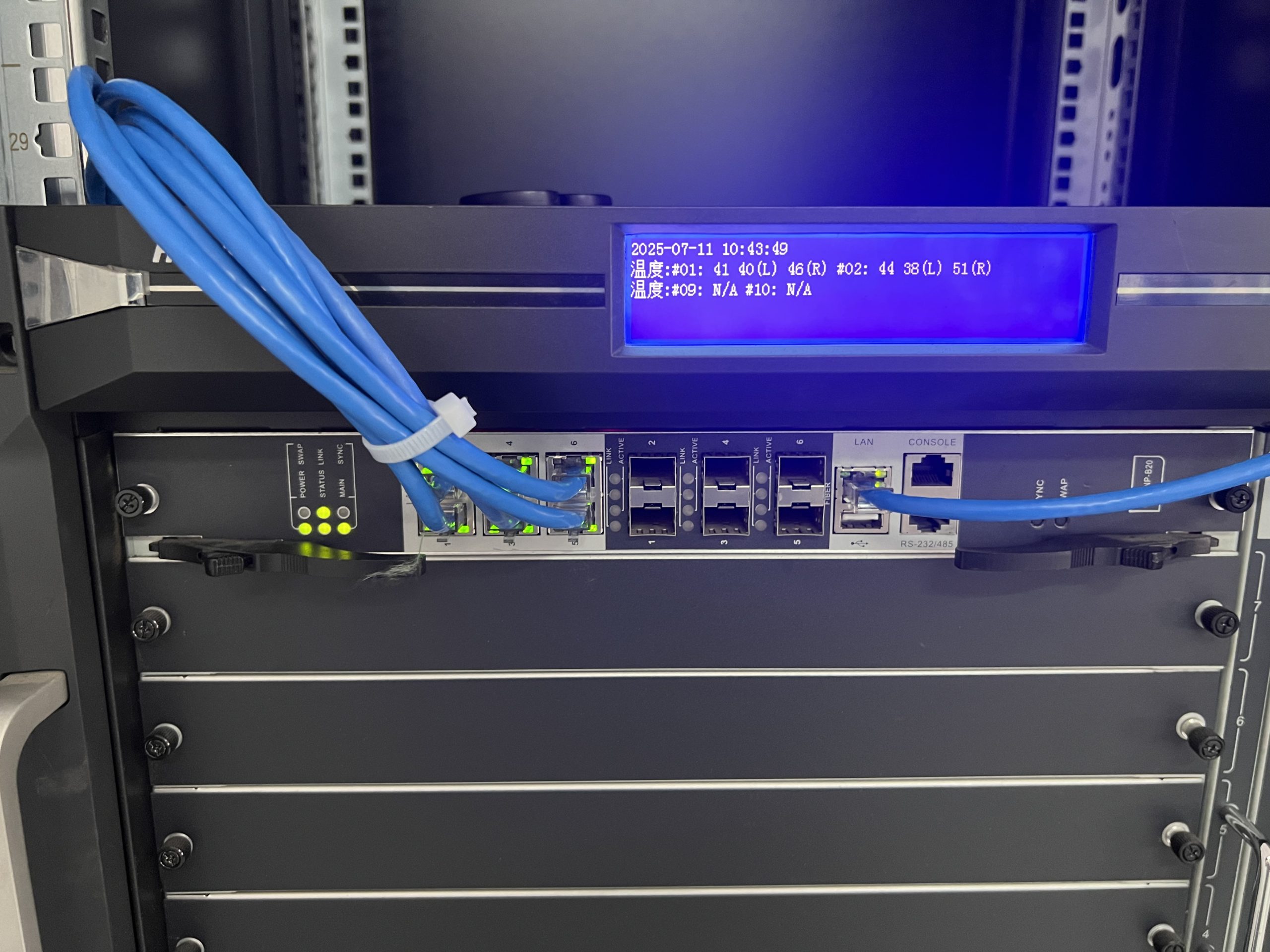

配置好后将网线连接至现网，分别是：管理接口1根，业务接口1根。

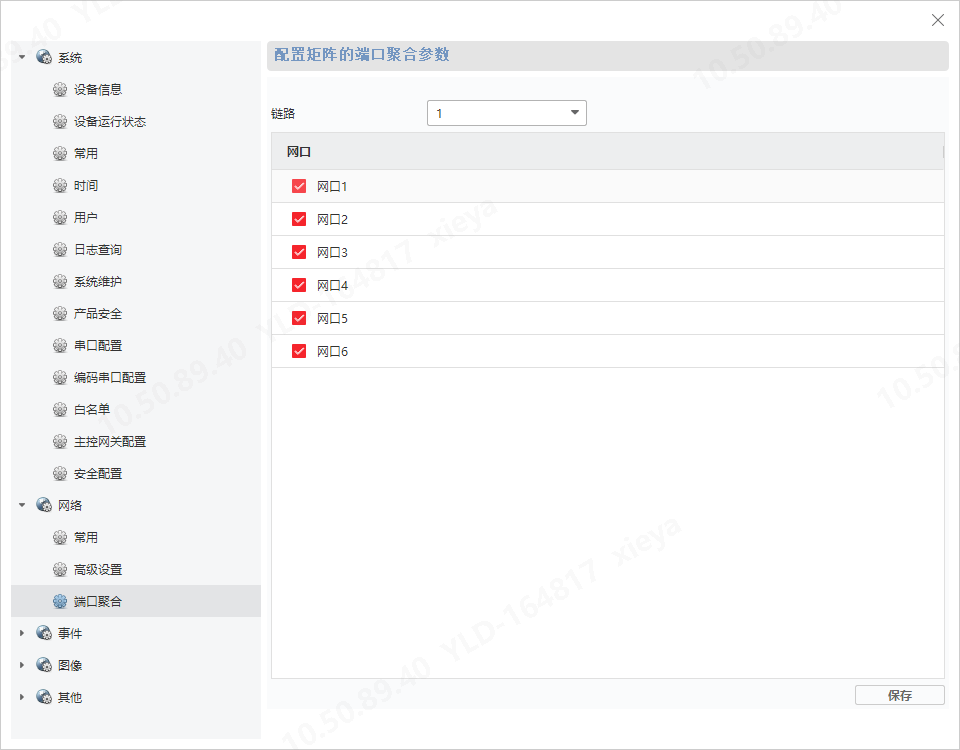

接下来进行B20侧的聚合配置，根据实际情况选择聚合口数量：

配置完成后，需要重启生效。

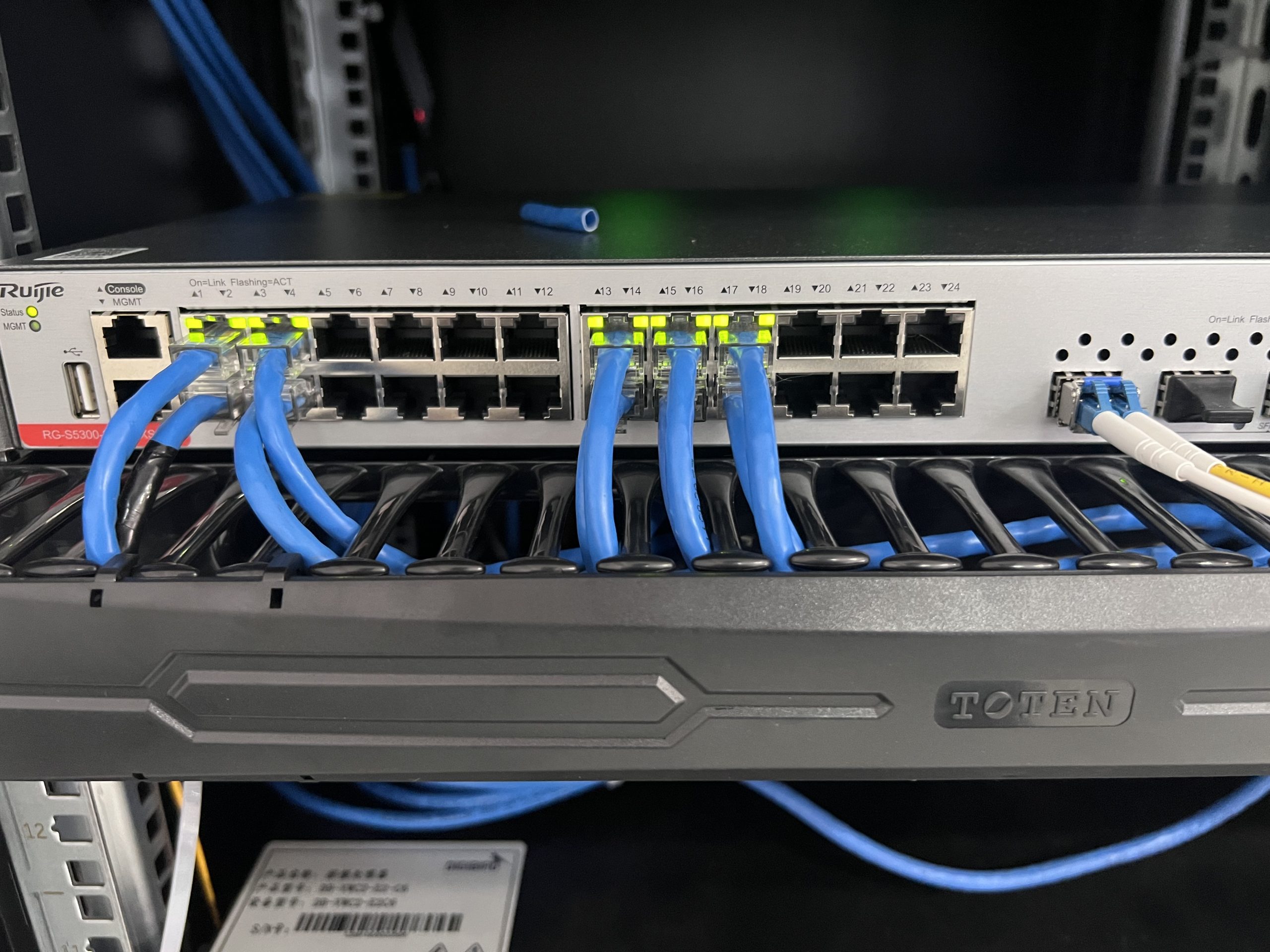

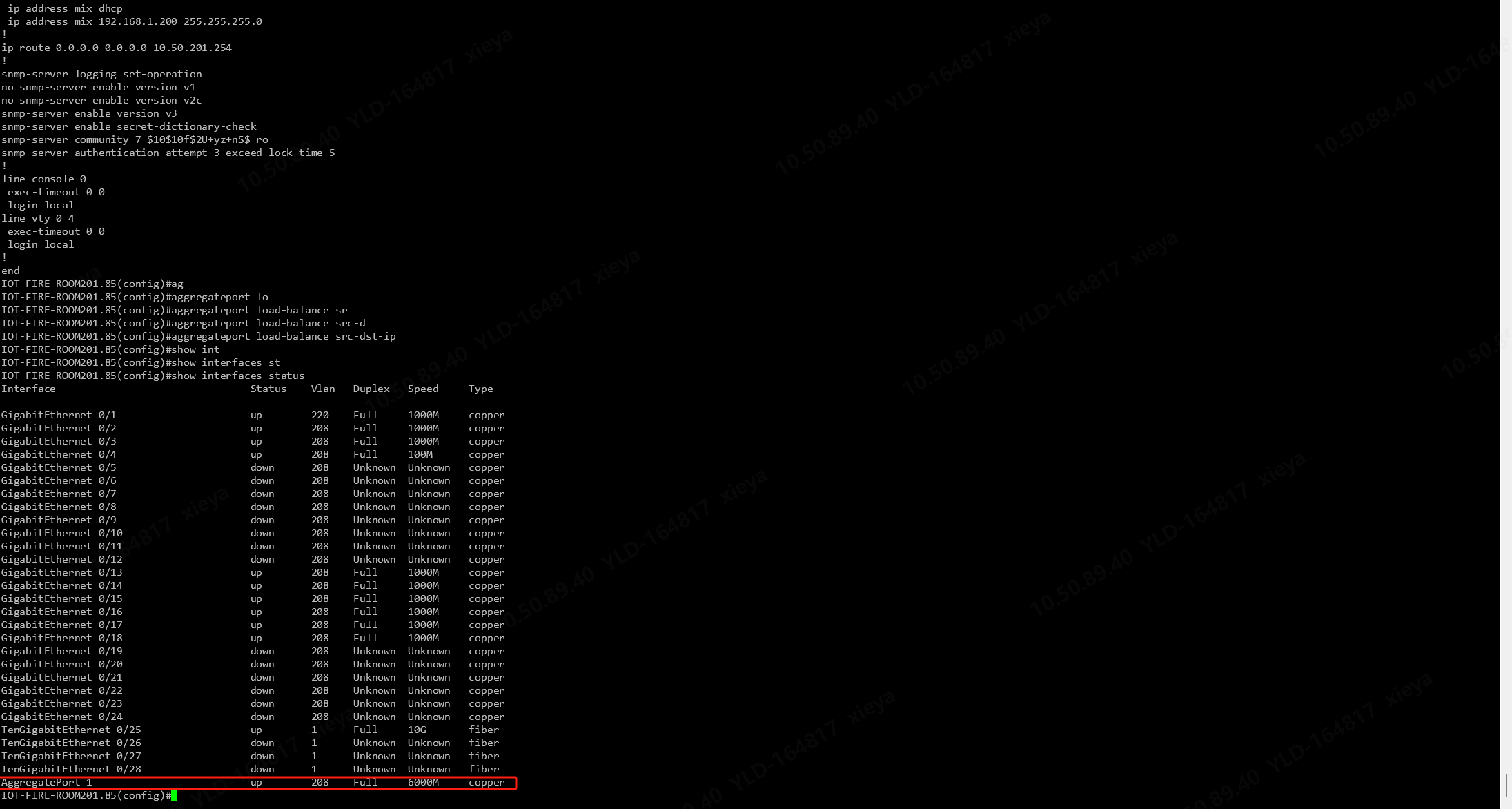

按配置的聚合口与对端交换机相连，并进行交换机侧的聚合配置（本文以锐捷为例）：

IOT-FIRE-ROOM201.85(config)#interface aggregatePort 1 #新建聚合口1
IOT-FIRE-ROOM201.85(config-if-AggregatePort 1)#switchport mode access #配置接口属性
IOT-FIRE-ROOM201.85(config-if-AggregatePort 1)#switchport access vlan 208 #配置VLAN
IOT-FIRE-ROOM201.85(config)#interface range gigabitEthernet 0/13 - 18 #进入批量端口视图
IOT-FIRE-ROOM201.85(config-if-range)#port-group 1 #配置聚合成员接口
IOT-FIRE-ROOM201.85(config)#aggregateport load-balance src-dst-ip #配置聚合负载为源IP-目的IP方式

额外说明：
